EDGE便携式残余应力分析仪适合哪些现场检测场景？

在机械制造、航空航天、能源装备等领域，残余应力是影响工件尺寸稳定性、疲劳寿命和抗应力腐蚀能力的关键因素。传统实验室检测需要取样切割，不仅耗时长，还会破坏部件完整性。便携式残余应力分析仪的出现，使得在现场对大型、在役或不可破坏的构件进行原位应力评估成为现实。GNR津钠仪器推出的EDGE便携式残余应力分析仪，正是针对这样的工程需求而开发。

残余应力现场检测的必要性

残余应力产生于铸造、焊接、热处理、机加工等生产工序，难以通过常规尺寸检查发现。当残余拉应力叠加工作载荷或环境作用时，可能导致早期开裂或突发失效。现场检测的价值在于：无需移动重型工件，即可快速判断应力水平和分布，为工艺优化和寿命评估提供直接数据。EDGE分析仪基于X射线衍射（XRD）技术，测量工件表面特定晶面间距变化，获得表面残余应力，属于无损或微损方法，符合工程现场对效率和安全的要求。

EDGE便携式残余应力分析仪的技术特点

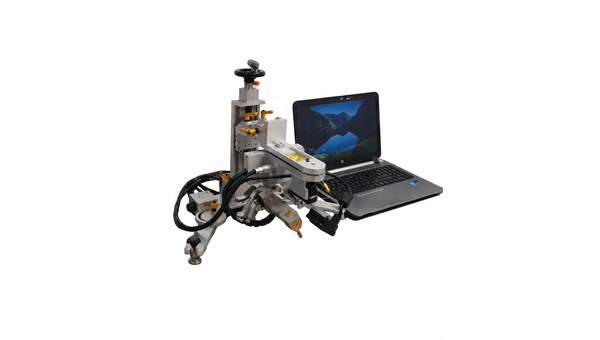

EDGE系统集成了微型X射线管、高灵敏度探测器和便携式测角仪，大幅减小了设备体积和重量。操作时通过电磁或机械夹具将测量头固定于被测点，整个测量过程自动控制，软件实时计算应力值。其X射线穿透深度通常在10μm～30μm，反映表面应力状态，对表面完整性敏感，适用于评估表面强化、磨削烧伤、镀层应力等。同时，设备内置电池和工业级三防设计，适合车间、户外等复杂环境。

典型现场检测场景

大型焊接结构

船舶、桥梁、压力容器、风电塔筒等大型钢结构的焊缝及热影响区残余应力评估，是EDGE的典型应用。设备可直接吸附在钢板上，对关键焊缝进行多点检测，帮助判定是否需要焊后消除应力处理，或验证振动时效效果。

航空发动机及起落架部件

航空零部件如涡轮盘、压气机叶片、起落架外筒，维修或制造过程中须监控残余应力。便携特性允许在机库或维修车间对部件原位检测，无需拆解整机，避免运输风险，缩短停飞时间。

齿轮、轴承与轴类零件

渗碳淬火、感应淬火后表面压应力水平和分布是使用寿命的重要保障。EDGE可置于生产线旁，直接测量齿根、轴承滚道等关键位置的残余应力，辅助优化热处理工艺或排查磨削烧伤。

管道与压力容器

油气管道焊接接头、弯管部位容易因应力集中诱发应力腐蚀开裂。便携式分析仪可在野外作业条件下完成管壁表面应力测试，为完整性管理和剩余寿命评估提供数据。

增材制造（3D打印）零件

金属增材制造件内部残余应力复杂，易导致变形和开裂。EDGE能直接对成形件表面进行扫描式测量，快速获取应力分布图谱，帮助调整扫描策略和热处理制度。

铁路轨道与车辆构件

钢轨焊接接头、车轮踏面、车轴等部件的残余应力影响行车安全。便携设备可于维护窗口期在现场完成检测，为预防性维修提供依据。

选型与使用注意事项

选择便携式残余应力分析仪时，需关注以下方面：

• 被测材料适应性：XRD方法需要材料有晶体结构，对非晶态或粗大晶粒材料可能受限。EDGE提供多靶材切换，可拓宽可测材料种类，但仍需事先评估。
• 表面状态要求：表面粗糙度、氧化皮、涂层会影响测量精度。通常要求测点区域处理后达到Ra 3.2μm以下，且无污物。现场可能需要配置角磨或电解抛光工具。
• 测量几何限制：设备探测头尺寸和夹具适用形状限制了可测部位。深孔、狭窄凹槽、复杂曲面可能需特殊工装，选型前应确认实际工件可达性。
• 操作人员培训：尽管便携式设备自动化程度高，但获得准确数据仍需掌握X射线安全操作、衍射峰定标、应力计算模型等知识，供应商应提供完整的技术支持和培训。
• 数据管理与报告：现场检测往往产生大量数据，设备软件应支持数据导出、统计分析和报告生成，便于与实验室系统对接。

GNR津钠仪器在材料检测领域有着长期的技术积累，EDGE便携式残余应力分析仪集成度高，稳定可靠，已成功应用于多个行业的关键部件应力评估。我们的技术顾问可针对具体工件和检测需求，协助评估可行性并演示设备，帮助用户建立规范的现场检测流程。

如需进一步了解EDGE的详细规格、应用案例或申请现场演示，欢迎联系GNR津钠仪器技术顾问，我们将根据您的实际场景提供专业建议。
